技術筆記：Blender

因應工作需要，嘗試利用Blender軟體製作3D動畫。

環境介紹

系統主要由三物件構成，物體，相機和光源．

• 世界移動
• 上下左右移動：按住中間滾輪按鈕（連結）
• 放大縮小：滾動中間up and down
• 平行移動：shift +  按住中間滾輪按鈕
• cursor：
• 移到目前物件的位置：SHIFT + 滑鼠右鍵
• 如果物件離中心太遠，世界移動時因為是跟著中心，就很難跟著這個物件轉動，解決方式是，先把cursor設定到物件上，然後view->align view->center view to cursor
• 視窗
•

• 視窗回到原點(0,0,0)  SHIFT+C
• 用不同方式觀察：
• view->viewpoint->xxxxx （連結）
• 鍵盤數字鍵1(前)  3(右)  7(上)
• 同時切出多個視窗：
• view->area->toggle quad view
• 在視窗邊緣，按右鍵，可以分割視窗或是合併視窗（連結）
• 網格的切換，右上方有個透明格
• 長度單位，系統打開，每格長度為1公尺．系統東西大小會影響後續處理方式，所以最好能一開始就以大小方塊為基準，放大縮小到同樣比例。
• 如何看到一個物件的大小。只有edit mode才看得到，選擇一個物件，進入edit mode，點選右上角show overlays，大片選單中，選擇measurement，edge length， 之後點選到的那個物件都會有長度資訊

相機

• 切換相機視角：F12，ESC退回
• 相機對物：數字鍵0進入相機畫面。進階狀況是，一移動畫面就會消失，按下N，選旁邊的view跳出一個複雜的視窗，找到camera to view，之後用滑鼠移動畫面時，事實上就是在移動相機。應該說，移動相機有兩個方法，一個是點選相機後，使用Ｓ功能，另外就是lock camera to view，藉由移動畫面，移動相機。
• 視窗大小：CTRL + 滾輪大小

光源

• 拷貝複製：點選光源，shift D to copy the light source and paste

屬性編輯器

功能多到嚇人，且含擴了物件、點線面、動畫，就先在此列出。

渲染 渲染層 場景 世界  ( 更改活動場景屬性 )

物體 約束

修改器 Modifiers：類似濾鏡功能，可以修改時間、參數或是刪除，也可以apply合併至模型。

網格

轉子馬達? 骨骼 骨骼約束

材質 紋理 粒子 物理

燈光 攝影機 喇叭

物件操作

• 切換狀態 :object mode"（連結）
• 選擇
• 單一物件：mac左鍵 ubuntu右鍵
• 多個物件：B ( make a box to select many objects )，A是全選（也可以取消全選）
• 平移：左邊工具欄，G，沿著 X 軸移動 G , X  Y Z比照    （連結）
• 旋轉：左邊工具欄，S
• 縮放：左邊工具欄，R，如果接著打進一串數字例如90，按下enter，依 X 軸為軸心旋轉 90 度。快速指定放大縮小的程度：Shift+P。扭曲物件並放大縮小：Shift+W。重新設定縮放比例 CTRL + A

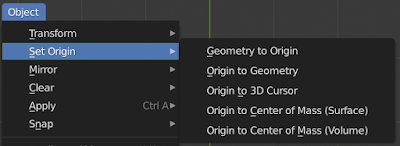

• 設定物體中心點：物件旋轉，如果沒有任何調整，就是物體中心，若需要重新調整，可參考（連結）。重新調整點的方法如下(可用在動畫)。Geometry 模型中央。真正移動時，工具欄中有個option -> transform 移動 origins(物件移動限定在中心點) , location , parent (物件會停留在原地，只有軸心會隨著滑鼠移動 )

• 刪除：Shift + X
• 複製：
• Shift + D（連結），單純拷貝。
• ALT + D 拷貝出來的項目，會連結回原本那個，原本調整後，分身也會調整。
• Modifiers Array : 可以選擇橫向和縱向的複製
• 合併：多選物件後。
• 合併：右鍵，join，合成同一個
• 設定從屬關係：門把和門的例子，按住shift不放，先選門把再選門，右鍵，parent object，有虛線將兩者結合，移動一個另外不動。clear parent會直接清除。
• 平滑：
• 右鍵選單 shading smooth.
• Modifiers  subdivision surfaces -> view change items ....
• 鏡射：右鍵選單
• 顏色：scene panel -> click the object -> next panel -> material icon -> diffuse , choose color
• 隱藏
• 點選外其他的物件：/ 斜線
• H ,  Alt + H 也有用在大門製作
• 將選取的點，找出其中心位置，並集中於一點：Shift+S
• 選擇由哪個角度觀看物件，有向前、向上、角落三種：Shift+V
• 貝茲曲線：
• 產生兩個節點 G移動 R旋轉 E長出
• 變成多邊形物件，右鍵選單convert to , mesh
• 若要控制點的移動方式，右鍵選自由模式
• 文字藝術師

自製物件

• 新增
• Shift + A。mesh->cylinder 圓柱，左下角看到可設定參數，可動態修改（連結）
• 左側工具列的最下方，可以選擇要建立哪種物件，直接在畫面上拉出，結束後選W回到一般選擇模式

Import外部物件

可以直接import 眾多格式如STL OBJ，但無法處理Pro-E的step檔STP，因為mac軟體無法使用直接轉換的add-on(stepper, 僅windows 連結)，依靠中間軟體，選用moi3d v4(試用版)，打開stp檔案，不要點選任何物件，直接save as，選擇obj格式，存出的物件就會包含所有parts。

物件管理

右方上部有物件管理區，可以選擇物件後，點M，新增資料夾，給予名稱，物件可以拉進去統一管理。

物件管理區右上方有個漏斗形式選單，點下後，點箭號之後，每個物件都能夠，selectable

“/" 可以把目前選擇物件之外的項目全部隱藏起來

點線面操作

set "edit mode" tab switch （連結）

• 1.點  2.線  3.面，可以用按下數字鍵來完成
• 平移 旋轉 縮放：同物件
• 選擇：
• 按CTRL，選兩條線平行線，中間部分會全部自動選起來
• 選擇無法選看不到的面，進入ALT+Z 半透明模式 ( 上面工具列偏左邊那個 )
• 全選之後，在select有棋盤交錯式取消選取。剩下的項目如果用E再搭配擠出，就可以變出齒輪的形狀。
• 選擇一個面之後，選ALT就會把環繞的面都選起來。
• A 全選節點
• 按住shift可以多選

• 擠出
• 點線面皆可，Extruding E（連結 連結），E + X , E + Z
• 曲面編輯，proportional：不論是移動或是擠出，都會依照固定特性也就是曲面編輯，延伸多變形狀：拉出時是單純點或連帶面（連結）panel bottom, a small icon , proportional icon。click , 4 items , enable。falloff  :  many different items。
•
  (From Left to Right) Smooth, Smoother, Sphere, Root, Sharp, Linear, Sharper, Inverse square, Constant.
• edit mode -> W -> subdivide multi（連結），wheel to control the size of point
• 擠出時，還有種沿著法線擠出，右鍵選單第四個，可以讓東西看起來整體變大。

• 合併
• L ：選取相連面，將不同物件合併
• 填滿拉線 J ：選兩個點之後，J 會自動連起來
• 填滿平面 F：選兩個邊之後，F，會自動填滿
• 切割
• 切出新區域 K ：knife，可以透過很多點，連成一個區域，按下enter後確定
• loop cut環形切割，Ctrl + R
• 滾動滑鼠滾輪，可以改變切割的數量。
• 滑鼠可以改變切割的位置。
• 點右鍵，切割線就會回到中間。
• 分離：多選後 P seperate分離成為獨立的物件

• 細分和平滑
• 細分：線的中間加入節點，右鍵選單subdivision。但要特別注意，一班四邊形是最穩定的，若變成更多邊形，要用Ｊ將對角的選起來，成為四邊形。
• 平滑：物件若有很多節點，A全選後，右鍵選單，merge vertices by distance
• Modifiers Bezier 斜角: CTRL + B  模型邊線做出斜角
• 調整物件傾斜率：Ctrl + S
• Modifiers Solidify : 實體化，替3D平面產生厚度，+ 向外長  - 向內縮    Mode  :  最好是從simple改成complexity 厚度就會一致
• 內嵌 inset I：在模型表面插入較小的面
• 打洞：選單右鍵橋接，打通物件形成窗口
• 複製：Shift + D（連結），物件之外，點線面也可以複製。
• 標記邊線，可作展開圖：Ctrl + E
• 四方型面對角線切割：Ctrl + T
• 手繪曲線：左邊工具欄下方有"筆"圖形
• 貝茲曲線
• 在節點上按下Ｇ，可以設定為自由模式，就能獨立控制各個線段
• 右下角有個體積設定面板，可以設定體積

Blender軟體操作

• 軟體安裝
• Ubuntu版本為2.79可用，之後2.9X 3.X點選後無法移動縮放位置等，爬文很久仍無法解決。
• Mac版本為2.93.6
• NB( travelmate ) 筆電太古老，opengl不支援3.3無法使用，可解決方法(連結)，但速度太慢。
• 重點都在操作，學習上都倚賴線上教學影片，參考
• 金門老師：五年前版本但仍有學習價值 連結
• PaPaYa：有三集介紹，是願意花錢購買的教學系列 連結。
• 經典範例製作鬆餅(連結 這個女生講話很有趣)
• 使用時都必須關閉中文輸入法，避免快捷和數字衝突．
• 快速打開最近編輯過的 Blend 專案檔：Ctrl + O
• 快速呼叫存檔畫面：Ctrl + W
• 快速開新檔案：Ctrl + X
• 選取一些線之後，可以使用右鍵，convert to的功能變成曲線，然後就可以用曲線的加粗等功能
• 使用 U 回到上次動作後，可以回到下一個動作：CTRL + Y
• 影片編輯功能（連結），編輯過程中可以套入字幕或簡單文字（連結）。

Blender使用心得

• 網路教案中，創作者不只是會操作軟體，而是要不斷地精雕細琢，調整和修改物件。
• Facebook有台灣的群組，有不少資源。
• 製作的過程，必須不斷接觸，否則很快會忘記。
•
