軟體工程師的3D列印筆記

• 技術筆記外殼製作_3D列印 (較久遠的紀錄) (連結)
• 筆記：久違的3D列印 (使用筆記) (連結)
• 筆記：創建3D物件，OpenSCAD (製作立體模型相關技巧) (連結)
• 軟體工程師的3D列印筆記 (使用心得) (連結)
• 技術筆記：多樣化的3D列印裝置 (連結)

這陣子因為工作和老婆展覽需要，還有女兒玩心，陸續列印不少物品，對3D列印的技巧、極限都更加熟悉。但最讓我有感的，是看到擬真物品逐漸成形的奇妙感受，尤其當這物件是等比例大小時，在印盤上慢慢成形時，例如這幾隻小鳥，真有說不出的滋味。若是印表機規模更大，或許可以試試看列印等比例貓、狗、甚至自己頭像，有會是什麼感覺？

同時也發現，盯著看3D列印過程，是非常療癒的經驗。只見列印頭刷拉刷拉，重複、穩定、又帶著計劃性的移動，像是古代紡紗織布般，編織出種種物件。

工作需要列印眼球(LINK)

簡易視網膜鏡架

技術上，有幾點可以筆記項目，首先是列印方向性，同一個物品，水平放置和垂直放置，印出來的效果就不同，主因是FDM(熔融沈積)技術，在水平上是強項，垂直部分無論噴頭多細，都會看的到層次累積的斑紋。

輔助線，移除後(鑷子)。研磨和拋光，最好再經過研磨，還有人會放入瓶中加熱拋光，有機會可多嘗試。特殊的3D模型關節。

軟體工程師的3D列印品

隨著工作上持續進行著3D列印，對物件製作逐漸累積出一些心得，筆記如下。

模組化

對我這種新手來說，因為缺乏軟硬體工具的知識和技巧，又急於在短期內看到效果，很容易陷入以時間換取成果的心態，結果就是效能低又沒成就感。事實上，要一次達成全部目標本就是不切實際的想法，應該多將軟體設計中常使用的模組化精神應用在此，將目標拆解成幾個部件，各個處理，就會輕鬆許多。

失敗為成功之母，啊，好多母親啊

模組化概念在軟體開發中已是很普遍的原則，對於測試和產品開發都有莫大幫助，仔細觀察手邊這個待模仿的物件，就會發現牠看似複雜，實際卻是由幾個模塊組成。平時多觀察優秀成品模組化方式，應用在設計上，自然就能進步。

接下來的問題是，模組化後，各模組間又要如何結合呢？最直覺方式就是利用螺絲，目前使用的OpenSCAD搭配nutsnbolts(連結)螺絲和插孔模組，就能在模型上任意開孔，用不同型號螺絲接合。

專案網站截圖

限於3D列印精度，螺紋是不可能製造的，孔徑大小也要對應的放鬆些，但已經堪用。另外，透過這個模組才瞭解螺絲公規如M3、M5等等。常用件也能在電子材料行輕鬆購得。

進階則是利用物件形狀和厚度來達到嵌合方式，例如下面幾項範例，類似經驗需要多觀察和學習，目前被歸為只能遠觀不可褻玩焉。

類似上述透過形狀的嵌合，還有卡溝和JOINT，如文章內容(連結)，或是實作技巧JointSCAD(連結)，也參考了CASE製作( 連結 )，筆記內容。

1.繪製大致外型，卡尺量測詳細距離

2.產生對應的scad檔案(盡量放在同一個scad中)
a.complete_box()  先做大盒子 同樣盒子縮小點移除它  移除四周的孔洞
b.stand_off(holes) 打洞  先做出圓柱 再移除中間小圓柱
c.用個大盒子去除上半部
d.加上小卡榫
3.列印時遮住不同範圍，將元件反轉，EXPORT成STL，分別列印。

善用樂高元件

近來發現3D列印有個嚴重缺陷就是列印時間過久，常常一個小修改就要經過漫長的等待才能看到後續效果，曠日又廢時，每當此時就會懷念起軟體設計的優點，修改後立刻能觀察到效果。

為了減少重複的列印動作，我尋思著如何善用既有元件，環顧四週，決定好好利用地下室那一大箱女兒小時樂高積木。樂高的特性就是精密度高且方便堆疊，應該能節省不少底板和牆壁的列印時間。

地下室一大箱女兒小時玩的樂高

首先，購買了幾片底板(赫然發現大多數樂高是不帶底板的)，購買位置在這(連結 連結)，積木材料已有不少，還是附上副廠連結備用。軟體上，OpenSCAD有好幾種樂高元件可選擇，先試用LEGO.scad(連結)，並列出幾項調整處。

專案網路截圖

一、原始專案壁厚似乎有誤，已調整。調整後物件，若接合處是向上列印，的確能印出與一般相密合物件，但這與正常狀況相衝突，或許是僅僅列印此種模塊，再將這模塊與原本物件用膠水(氯仿)結合？？

列印件可與原本樂高密合

二、若接合處是向下列印，受限於自己3D列印技術，最下層常常會有些微變形，讓管壁變粗無法密合，改變管壁或許有用但不是正確的處理方式，解決方案是，在最下層加入RALF，並且設定參數如下。
額外邊緣 2.0    走線間隔 3.0    基底層厚度 0.2    基底層走線寬度 1.0    接觸層厚度 0.2    接觸層走線寬度 0.4    懸空間隙 0.2    第一層懸空間隙 0.2    表層 0    初始層厚 0.2    接觸層走線寬度 0.4

輔助線部分：關閉輔助線效果最好，但同樣不實際，設定touchable似乎有bug(以上都沒有輔助線)。設定為everywhere，初步測試可行。

三、Render過久，或許是因為堆積了數十個插孔，使得Render時間增長暴增至數十分鐘？還要仔細修改。

現階段已經能將物件和樂高接合

最後，因為目前多半是進行光學相關實驗，樂高的精準性與各式多樣化零件(如科技磚)，像極了光學桌，還提供旋轉功能。LEGO Optics: Projects in Optical and Laser Science with LEGO®  連結，連結。

LEGO Optics

待列印...

• 耳機套環(LINK)
• 美美花瓶(LINK)
• 相機熱靴hot shoe，未來可用在SONY上(LINK)
• Raspberry pi 4盒子(LINK)
• 眼底內視鏡前緣(LINK)
• 類似木工鎨接 (LINK)

自力救濟維修MAVIC MINI雲台排線

Mavic MINI墜機，初步檢視，機身尚屬正常，影像也清晰，但雲台完全無動作，仔細檢查，雲台後方與機身連結部分排線被拉斷，雲台下方與機殼連結處，原本兩個小減震橡膠零件消失無蹤，看來送修紀錄又得加入一筆啦。

不過此為無CARE的二手機，且最近手頭緊緊無法支付高額維修費，索性自掏寶採買材料包DIY修理。

先拍一張紀念照，以免出了差錯變成遺照啊。看這照片就知道前主人是如何細心呵護牠，幾乎是藝術品等級，我卻這麼輕易就讓牠摔成重傷，哎，不說也罷。

先翻到底部，拆除四個螺絲。之後小心將上、下部分離，移除時特別要小心中間許多卡榫，手邊這台機器因為貼紙太緊密，看不見接合處，增添了些難度。

底部四顆螺絲

移除上蓋

從上方檢視，共分成三個區域，左邊靠機尾處是四顆馬達供電系統，毫髮無傷保留不處理。中間部分GPS處要打開，拆開上下左邊三個螺絲，以右邊為中心翻向右邊，就會看到底部第一個要拆掉的排線。

移除的時後就從旁邊翹起來就可以，放回來時，對準位置用力壓就下去就行。

不讀EE對於排線什麼的，老是搞不清

對中年軟體工程師來說，到這裡就好像完成一半了啊，尤其是讚嘆於DJI的工藝技術，能在如此狹小空間中集成眾多模組，實在是佩服。

繼續打開底部殼，步驟是先移除SD卡附近兩個螺絲，循著接合線移除塑膠殼，同樣的，這些精美的貼紙又讓人帳二摸不著順序。

這裡有兩顆螺絲

噹噹噹，底部打開來

映入眼簾應該是負責天線和散熱的物件，移除右上、右下、中上三顆螺絲後，就是負責飛控和影像處理的電路板。下圖照片中，右邊兩個排線，下面是影像處理不用處理，我們要處理上面這顆，從旁邊撬開，向左拉動電路板讓出右邊的空間，讓排線可以從下方抽出，至此完成四組排線中的兩組。

繼續翻回上面，觀察前端雲台(暨相機)模組，相機部分引出的控制線就是先前底面不用處理那組，因為測試正常不需要處理。我們要處理的是，雲台部分與主機連結的排線。

雲台保護板移除前，對上半部的公用覺得好奇

拿掉保護板，從右邊翹起排線，這樣就完成第三個

最後一個排線位在雲台機殼邊，功能不明。循著排線由中間區域向上到這，沿途小心拉掉黏膠，刮掉些殘膠，用鑷子將電路板拉起來。至此所有排線都已排除，準備換入新排線。

新排線購自掏寶，台幣二百多元，照片中透明處，是回貼時粘膠處。安裝順序比照拆解反向進行，難度不高。另外，也一併裝回雲台減震橡膠。最後將所有電路板依照拆解順序，重新組合回復原本樣貌。

這是我買過最貴的排線，但對比維修費真是划算

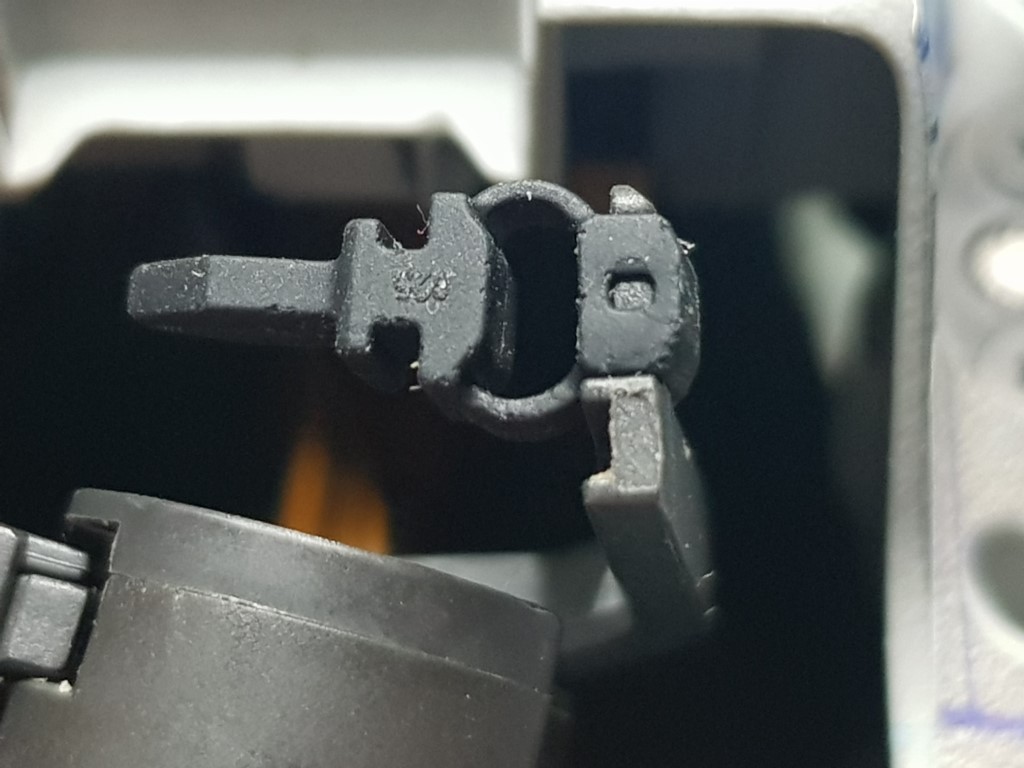

減震墊片放大圖，極負巧思

下面呢？下面沒有了，因為已經修好去飛啦，不過，我已經看到除了排線外，店家還有賣雲台模組、MAVIC 2 PRO的零件，ㄜ 就當是永遠不會用到的預備瞜瞜瞜。

三義火炎山_空拍

火炎山全景

人都有開拓視野的慾望，對我來說，四軸飛行攝影則是帶領我踏入密境的工具。所謂密境並不一定只在大山大水間，認真搜尋，即便是郊山也會有意料外的驚喜。苗栗火炎山就是最佳範例。

位於苗栗縣三義與苑裡交界的火炎山，是台灣著名的惡地地形。以往登山(連結)，都是在地上當步兵，對於山頂的崩塌斷崖，留下非常深刻的印象，此次選擇空拍，期盼能進入礫石谷地，一探危崖下的風景。

準備起飛

空拍起點是大安溪和景山溪交會處開始，沿著景山溪南側向下游走二百公尺左右到達照片處。由於火炎山是屬於礫石堆積，夏季豪雨肆虐時，大量雨水夾帶卵石向下流動，形成石瀑，照片中下半部就是經年累月沖刷出的泥沙堆積。

由此向上共有五條石溝，以中間最為壯觀，為保持搖控訊號暢通，此處也是最佳操作地點。起飛後沿著礫石緩慢上升前進，不久進入狹窄山壁區。空間限縮，礫石堆積的情形也更明顯。

進入山谷區

山壁間的河道，並不是筆直通往後方山谷，甚至可以用曲折來形容。兩側垂直的石壁，將空間刻劃出許許多多的間隔。石壁上馬尾松仍頑強的抓著僅存土方，想要留下生命曾在此存留的印記。

隔層區域

隨著更往內去，高度漸昇，四壁全為聳立斧鑿石牆，中間地區早已被掏空待盡，由礫石、紅土、砂土所組成的台地堆積層，岩層裸露，寸草難生，更遑論樹木痕跡喪失比例尺對照下，突然無法確定前後左右和距離位置，再加上遙控訊號不佳，只好悻悻然離開此地繼續向上爬升。

中央谷地

離開谷底繼續向上，頂部土壤顏色略呈紅色，再向上就是樹林，由此向上看去，邊界線敬畏分明，一邊是林木茂密，另一邊是全無生機的石頭谷地，每遇豪雨，這邊界線就自然向後退去。

由谷地望向大安溪，可見背景鄉鎮聚落

因為山壁阻隔，操控訊號時有時無，飛來總是心驚膽戰，深怕一個不小心，飛機就被山神收去。但即使如此，還是義無反顧的在谷間遊蕩著，感受自己和機器合而為一，沉浸於荒涼、乾枯、無生趣的景象中。

現今科學技術之發達，傳播管道之多元，稍有點名氣的景點都可搜尋到許多空拍紀錄片，其中更不乏優秀作品。類似我這種拿著消費型小型機的入門漢，至多就是抱著到此一遊的心情，留下些紀錄自娛。類似火炎山的景象，雖然壯闊，但對每個觀賞者來說，獵奇的經驗還是遠勝於藝術性。畫面缺少獨特視點，沒有解釋的空間，更像風景照，到達就是目的。

不過或許是年紀大了，自己卻更被如此無目地的遊蕩所吸引，用雙手操控著機器，緩緩飛向未曾到達的角落，雖然不是用雙足踏去，但透過螢幕，還是能稍稍覺得生命中還有許多未知等待我們發掘與探索，就覺得充實滿溢。每每此時更會想到火星上的好奇號，是如此的孤寂。

回程時和自小生長此地的阿伯攀談，聽著阿伯提起小時滿山野猴肆虐、無人趕接近，過往傍晚時分，火炎山赭紅色崩壁像熊熊烈火正在燃燒，今日的火炎山好像熄火，也是種有趣的比擬。

筆記：創建3D物件，OpenSCAD

• 技術筆記外殼製作_3D列印 (較久遠的紀錄) (連結)
• 筆記：久違的3D列印 (使用筆記) (連結)
• 筆記：創建3D物件，OpenSCAD (製作立體模型相關技巧) (連結)
• 軟體工程師的3D列印筆記 (使用心得) (連結)
• 技術筆記：多樣化的3D列印裝置 (連結)

創建3D物件方式眾多(文章)，其中又以OpenSCAD全以程式語言創建和控制，最適合軟體工程師使用，文字描述例如：it easier to describe shapes in "words" and mathematics than to master the mouse and keyboard skills of more visual programs. 目前也用OpenSCAD自製了消波塊、光學鏡筒、水杯等，GitHub(連結)。

自製消波塊

基本資料

讀取或新創scad附檔。最簡單作業是cube([1, 2, 3]);存檔，即可看到長寬高為1,2,3的cube，存檔或是PREVIEW都會更新。存檔後自動載入檔案並進行模型預覽(可取消這個行為，這可以在選單「Design/Automatic Reload and Preview」中設定)。

openscad中一個數字單位為1mm

程式format：

• # 讓這一行後面物件變成透明
• // 程式註解

簡單幾行就有特殊效果

連結

平面物件

• 圓形Circle
• 平面square
• 多邊形 polygon(points=[[0,0],[20,10],[20,-10]]);
• 平面square
• 多邊形 polygon(points=[[0,0],[20,10],[20,-10]]);

立體物件

• 方形 cube(10)
• 圓形
• 球sphere(10)
• 圓形
• 柱體 上小下大cylinder(d1=9,d2=7,h=3,center=true) 同樣大小cylinder(d=4,h=1.5,center=true) fn 可以決定圓滑的程度，數字越小，就會變成幾個小平面 $fn=120;
• 立體文字 linear_extrude(2) text("顧皓光", font = "標楷體");

物件移動

• 要放在文字之前
• 移動 translate([1,2,3])
• 旋轉 rotate([0,45,45])
• 順序用法 旋轉+移動 translate([20,10,0]) rotate(30) cylinder(d=4,h=1,center=true);

進階 物件棒狀延伸

linear_extrude(height = 10, center = true, convexity = 10, twist = 0) translate([2, 0, 0]) circle(r = 1); Height會變成向上10 twist會變成紐曲狀況 100就是

linear_extrude(height=10, scale=[1,0.1], slices=20, twist=0) polygon(points=[[0,0],[20,10],[20,-10]]);

進階 物件環狀延伸

rotate_extrude(angle=90, convexity=10) translate([20, 0]) circle(10); translate([20,0,0]) rotate([90,0,0]) cylinder(r=10,h=80); translate([0,60,0]) rotate_extrude(angle=270, convexity=10) translate([40, 0]) circle(10);

進階 物件放大縮小

• 這兩者概念不同，主要是中心點差異
• scale([1.2,1.2,1.2])
• resize( [實際X,實際Y,實際Z] ) 參考連結

跨物件的交集、聯集

實際做出東西都是靠很多union difference或是intersection組合而來 物件連結方式 union

交集和聯集形體

排除 difference difference(){ translate([2,2,2]) cube(3); //最上面會留著 translate([1,1,1]) cube(3); //下面的就會逐漸減掉 cube(3); } 交集 intersection 組合輪廓 hull
hull() { translate([15,10,0]) circle(10); circle(10); } 外框 hull() { translate([15,10,0]) circle(10); circle(10); translate([15,40,0]) circle(10);} 變成三個端點

Openscad技巧

openscad的特點是，達到一個目的可以有多種做法，以三角來說，就有三種作法

method 1
module right_triangle(side1,side2,corner_radius,triangle_height){
  translate([corner_radius,corner_radius,0]){
    hull(){
    cylinder(r=corner_radius,h=triangle_height);
      translate([side1 - corner_radius * 2,0,0])cylinder(r=corner_radius,h=triangle_height);
          translate([0,side2 - corner_radius * 2,0])cylinder(r=corner_radius,h=triangle_height);
    }
  }
}
right_triangle(100,100,1,10);

method 2

rotate_extrude(angle=360, convexity=10, $fn = 100)

translate([40, 0]) polygon(points=[[0,0],[10,10],[10,0]]);

method 3

cylinder(20,20,20,$fn=3);

邏輯判斷和程式延用

for function program module 可重用的模組或函式，放在xxx.scad檔案，例如2d.scad，使用方式，use <2d .scad="">;

STL

讀取STL方式

在windows中要用\\兩條斜線 不能直接讀取TL檔案。讀取STL方式 import("C:\\Users\\USER\\Desktop\\3d\\peter_sword.stl"); preview

轉成STL
design render 產生STL檔案 File/Export/Export as STL

其他

經典教材(有德文版) 連結

光學元件 連結

範例2(OpenSCAD搭配OpenCASE )。

範例 範例 範例

參考 下載位置、教學文件 、網站文件 、 林信良  WIKI

連結

筆記：我們(Wir)，作者薩米爾欽(Yevgeny Zamyatin)

48歲生日獲得的禮物

1. 三部曲第一部：我們(Wir)
2. 三部曲第二部：美麗新世界 連結
3. 三部曲第三部：1984

我們，是蘇聯作家薩米爾欽，在1921年的作品。故事描寫未來世界中，所有事物甚至連思想和情慾都被管控，而人們存在目的僅是為了完成群體偉大理想。在這集體制約氛圍中，大多數身在其中者，都能接受這種安排，甚至覺得理所當然，少數試圖改變這制度者，則被視為異端被殘殺殆盡。全書精神可用作者自己話語詮釋，【一共有兩個樂園，人們有權選擇：沒有自由的幸福，或者沒有幸福的自由。】 Happiness without freedom, or freedom without happiness. There was no third alternative.

對於此書，現在流行以反烏托邦三部代表作之一標記牠，同時因為作者為俄國人，很容易讓人聯想是對蘇聯共產黨統治的反思。事實上，書付梓1921年當下，共產黨才成立4年，蘇維埃社會主義共和國聯盟更是在隔年才成立，社會氣氛還不是我們印象中如此極權，書中情節多半是薩米爾欽預想情況，只是當後世發展越來越趨向他的假設時，不得不佩服作者先見之明。

----

既然是反烏托邦小說，就不得不探討，為什麼在二十世紀，烏托邦概念如此盛行。個人認為這是因為二十世紀初期，正逢人類智能大躍進階段，科學、醫學、工藝技術突飛猛進，思想菁英們憑藉著掌握物質世界運作法則的能力，將科學和系統性方法，應用在社會科學上，他們認為，社會就和自然一樣，是有規律可循，也能夠區分各種進程，這也是1850年後，社會主義和共產主義的基本信念。

運動領導者之所以如此赴湯蹈火，並不是滿足私慾，而是他們真正相信，是有個更完整美好的社會架構值得人民群眾追尋，稱之為【新世界】，這其中一切都被嚴謹討論和計算過，能滿足群體最大幸福，過程中所需的宣傳、節制個人自由、審查制度等僅是為達到偉大目標的手段。

在這背景下，二次大戰後陸續出現要實現【新世界】的國家，或許成效難以判定，但對於資訊的管制和洗腦都是下足了功夫，給予外界的印象是極權、愚民、封閉、恐怖和僵化的印象。

自己雖然是成長於仍在戒嚴的民國六七十年代，但學生總與政治有很大距離，唯一能對照的，就是國高中六年私校生活。統一的制服，嚴格的髮禁，替代名子的學號，無止境的考試檢核，頒獎和責打，班級比賽，都是為了方便管理，達到最終戰勝聯考這虛幻的目標，像極了小說中架設的場景。

其間，若有突出想法者都會被導師和教官約談，無法融入體制的同學，就會在下學期默默轉學離去，結果就是造就出一大批高同質性，千篇一律乖乖牌。當時的我並不以為意，現在卻覺得，年少思想勃發階段卻被如此壓抑，實在是可惜。

時至今日，共黨極權國家紛紛轉型，以今視昔，人們對於百年前想要創建【新世界】的原因不再追問，對於教條式的遠景也會產生質疑。對烏托邦的概念，不再是憧憬，相反是更多的嘲諷和質疑。社會的運作，並沒有明顯目標，多半仰賴討論、磨和、相互監督的機制。

我們，德文版影片(連結)

筆記：群島，作者胡晴舫

在我有限的小說閱讀經驗中，很少閱讀"台灣""新世代""現代題材"小說。【群島】標榜是以台灣現今網路文化下男女交往、網路霸凌、世代交替、學運等吸引了我的目光。

全書以第三人敘事口吻，描述網美林莉蓮和媒體名人李憲宏，以及各自生活圈友人的故事，個人對類似故事和舞台劇式寫作方式沒有興趣，卻著迷於文中夾敘夾議，對社群媒體的分析和描述。全書的重點是，介紹網路興起後，新一代的文化現象。這就不免對照出，我這中生代年齡層，與網路的關係。

現代年輕人，應該很難想像網路出現前的世界是什麼模樣，記得我大學時的圖書館是依靠ISBN分類小卡、個人借書卡運作著，更遑論期刊檢索這類高階功能。學生間，從來不知網路為何物，僅有少數同學開始接觸BBS。

當時的世界，類似客觀的事實，一代代傳承下來，世界是一整套知識，必須要透過學習，像是閱讀、教育，經歷失戀、挫折，嘗過戰爭、貧窮、疾病與種種滋味，才能稍微理解世界是怎麼回事，才知道如何在世界自處，我們活在世界，世界包圍著我們，我們卻從未看見世界的全貌，人的一生就像活在黑夜裡不斷尋找光束，以求偶爾照亮四周，窺視一點世界的長相。(P170)。對世界的知識，是緩慢透過時間，一點一滴沙漏到我的腦海，逐漸成島，累積成大陸，才有了一張地圖。隨著年紀增長，那張地圖不斷修正，終於固定，每回碰到什麼事，我就會回到我的心中按圖索驥。我的守舊，我的被動，我對傳統的敬意，我對未知的反應，我對生活的自信，都牽制於這張地圖。

以前的世界屬於文學，屬於哲學，即便是科學，也是屬於理解世界的工具，也就是說，過去的人類承認自己的無知，認為所謂的世界宏大無邊，神祕難解，視生命為一道永恆的謎題，因此不斷找尋途徑去瞭解事物的本質。以前的人，以為有真相存於世上，只是自己不知道，一輩子努力追尋。

我因為對網際網路有強烈興趣，求學時就專門研究網路文件的自動分類，畢業後也是投入入口網站、搜尋引擎、廣告推薦系統，可以說是伴隨著網路而成長。

網路發達後，透過搜尋引擎、維基百科等各式工具的幫助，讓世界變小了。與其說高科技消弭了時空的距離，不如說，世界從一個偉大的概念，掉落成實體，可觸摸的，能夠被理解的，馬上被消化掉的。世界原屬於哲學，而網路出現之後，人類已經不需要哲學了，世界原本無所不在，宛如空氣，而今網路就是世界，但網路永遠有答案，可以透過螢幕，顯現未知為已知。(P171) 每滑一次，便期待一個答案，一個答案跳出來，馬上又滑掉，等待下個答案，再沒有什麼神秘、憂傷還是淒涼的喜悅這類令人無法理解的人類情緒。只剩下期待快速解答的暴躁。

網路出來後，任何事物都很快有個懶人包。網路養出來的世代他們腦海裡也不再有制式不變的地圖，只有閃爍的光點，隨著他們搜尋的指頭，忽明忽暗，不時由虛無中浮現出來，又消失無形。它們沒有了長輩，打破傳承概念，世界真的是平的。自由漫游，沒有父母、沒有師長，沒有長輩，資訊到處流動，隨手滑來，沒有什麼強制要吸收的知識系統，也沒有什麼一定要繼承的傳統倫理。

It [places] the screen as an object of 'mass subculture,' alienating the relation to our own body, and more generally to the physical world.  LINK

除了世界觀的改變，網路更因為社群網站的發明，改變人與人的相處方式，網路的發明，手機的普及，社群媒體的演進，改變了傳播的型態。最主要是抹去了日常生活與公開展演之間的界線，也就是公領域與私領域的差別不見了。私人生活被直接擺上舞台，私領域就是公領域。每一人每一天無時不刻不在展演，先是日常動態的紀錄，旅行從機場劃位那一刻便開始持續打卡...具體事件展演之後是抽象心情的展演，等車時被路人擠了一下的不爽...任何有形無形的生活小細節，都能拿來展演，邀請公眾的觀賞，當自己的生活再也找不出任何有展演價值的細節時，便開始拿起手機拍攝他人...窺視私領域變成一種公眾默許的休閒娛樂。

社群媒體對亞洲性格的社會影響尤其大，在亞洲性格濃厚的社會裡，人際關係原本就過度緊密，道德規範以各種不言而喻的默契形式存在，使得人人活在人言可畏的潛規則壓力下，網路原本帶有匿名性以及對外延展性，可供人們從既有的生活框架逃逸，社群媒體發明的那一天，把這條線剪斷了，這套人情網路的魔掌無所不在，抓住每一條靈魂。

總結起來，網路已經變成一個大海，網路的一望無際，其實就像大海，你最後什麼細節都看不見，尤其艷陽高照時，縱使你瞇緊眼皮，努力望遠，終究只能望建一條細細的海平線。我們只是不斷翻滾的泡沫，在中間沉沉浮浮。

筆記：拆解Panasonic GF1，移除IR Cut紀錄

工作上需要一台具備高像素，但又能拍攝到紅外光的Micro 4/3相機。因為來源稀少，乾脆就自己動手，做出一台。下圖是拆解機器時模樣，不知道能不能看得出，身為軟體工程師還得兼差修理相機的緊張心情。

拆之前得先介紹相機和紅外光的關聯。自然環境中，總是各種波長光線並存，人眼可視範圍稱之為可見光，其餘不可見部分又區非為紅外與紫外。理論上，一般消費型相機是可以接收到可見光與部分紅外光，但為了盡可能還原出人眼可見光視覺影像，都會在感光元件前添加濾片，排除紅外光的干擾，這塊濾片簡稱為IR Cut。

少數因為天文、風景攝影、夜視、偷窺(呵呵)，或眼底鏡(就是我)，有捕捉這波長頻段需求時，就得想辦法移除這濾片。國外有網站專門販售已經移除IR Cut的機器，且提供完整教程引導新手自行操作，當然啦，後果及風險自負。國內也有同好社團提供類似服務，甚至還接受委託案，只要付款4500元(起)，就能代客處理$。

我抱著未來要從事副業賺外快的心情，由露天購得GF1(售價750元，狀況良好)，按圖索驥，心想就算不成功也只是損失750元，呵呵，完全沒考慮到老闆付我薪水的機會成本。結果當然是成功移除IR Cut，但步驟很長，附圖也超多。

首先移除左、右、下方共12顆螺絲，接著用尖針挑起熱靴座上鐵片，然後慢慢向後拉，再移除4顆螺絲。

看來簡單，實作很難掌握

熱靴鐵片左右邊是向上翹的，組合時不要弄錯了

開始拔後蓋。( 注意，不需要再拆熱靴 )。拆後蓋過程類似開螃蟹殼，技巧是慢慢打開，不要拉到三條排線，若開太快拉斷排線，就可以直接下班了。

由這個角度稍稍開始打開，真的要慢

到這就可準備停手，不要再開了

接著是拆除三個排線，將背板和主機分離。事實上，眼前所有排線都是要拆除的，數量雖多，手法僅有兩式，第一式，若有黑色蓋板，用一字起子將板子彈起成九十度；第二式，用尖針，由兩側緩緩向前推，鬆開排線接口後就能移除。(組裝時反向操作)。

由兩側向前推

中間翹起牛角成為九十度(大多數)

背板移除，可以先去泡杯咖啡

背板移除後，接下來有兩種作業方式，第一種國外法(連結)，拔除部分排線，翻轉正面移除前蓋，不拆主機板，僅由左側取出鏡頭模組。第二種國內法(連結)，拔除所有排線，移除主機板，直接取出鏡頭模組。我則是自由混搭，胡搞瞎搞。

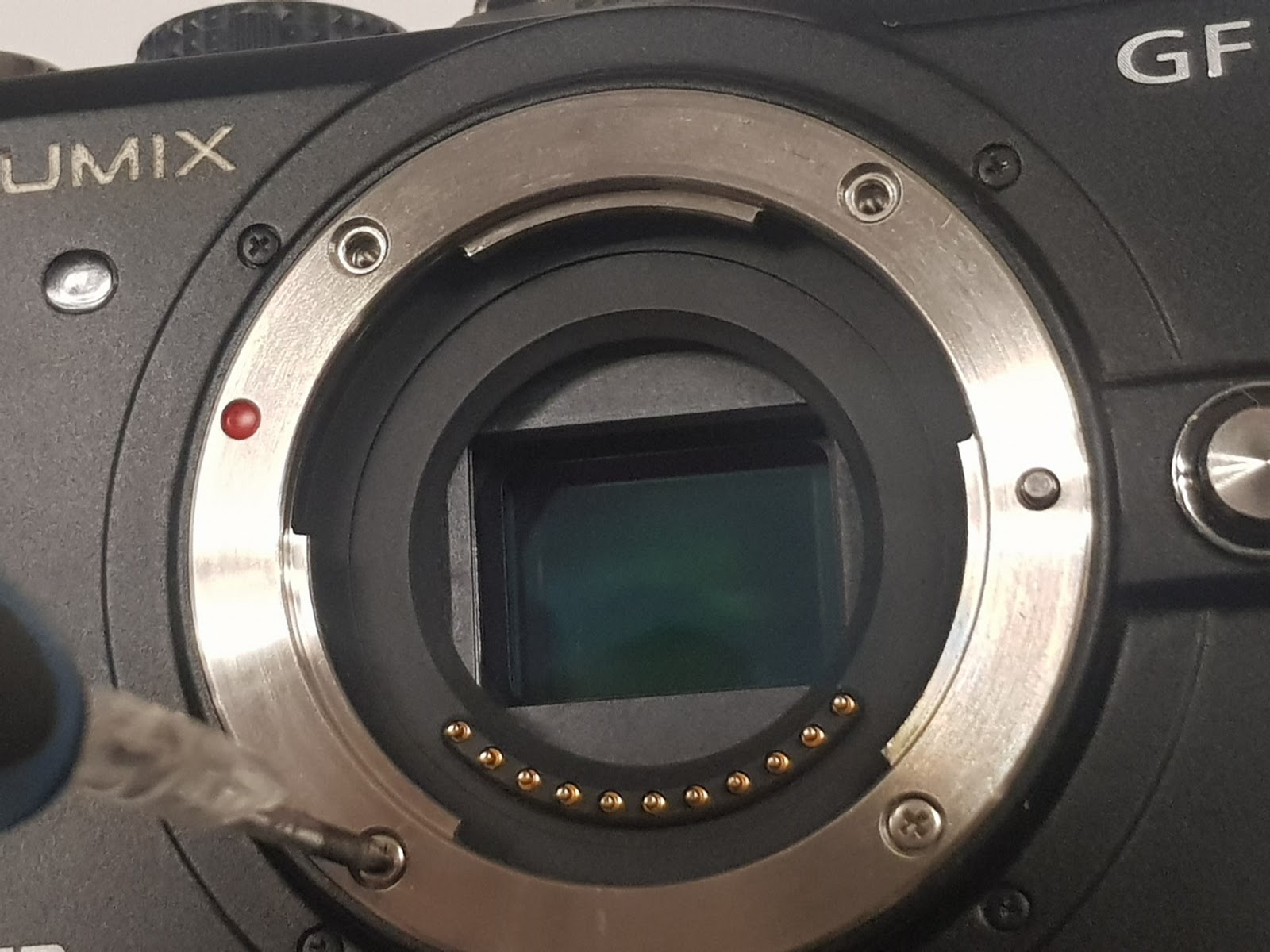

先將相機翻轉回正面，下圖照片中央長方形區域就是感應器，前方就是預計移除的IR Cut，無奈躲得太好，才得大費周章處理，過程中，千萬不要像照片中，打開白色環上的四個螺絲，而是要拆黑色邊框的四個螺絲。

千萬不要拆白色框的四個螺絲，要拆黑色的

鏡座架不小心被拆了(裝回原則是，先放彈簧、小凸起，內圈鐵片彎折在上方，較大凹洞朝閃燈)

翻回背面，繼續不斷拆排線，拆排線，拆排線，經過七、八個之後，就是下面圖片。

部分邊緣排線，可用其他工具拉開

過程中，左孔蓋掉落，注意下方螺絲和鐵片相對位置

靠近閃光燈處小排線未拆，翻面時有補拆

移除主機板左上，左下，下緣中央處三顆螺絲，就能慢慢拉開主機板，看到更下層鏡頭區。

圖中黃色電線是主機板對前方超音波除震電源線，拔除後發現有防呆機制。

移除主機板後，繼續移除上部，到這裡，我已經覺得有點頭暈了。

這旁邊的大電容可是300V可以電暈人的凶器啊，是閃光燈的供電裝置，為求慎重起見，借了放電器，對著這電容亂插一通。

現在，僅剩下這塊鏡頭和感光元件模組，拆開三顆螺絲，取出感光元件。這顆sensor規格是1210萬像素Live MOS感應器。

IR Cut還在左側組件

拆了一個又一個，這難道是俄羅斯套筒娃娃的GF1版本嗎？繼續拆掉三顆螺絲，IR Cut在右邊組件上了。

翻轉為正面。終於來到了最後階段，這圓形區域就是IR Cut，黑色圈圈和左下角電路及電線是超音波除塵裝置。

對超音波除塵螺絲特寫，有特殊角度

終於要移除IR Cut

我的目標是移除掉IR Cut，並沒有替代濾片計畫，連同的超音波除塵也一併移除。

電路部分不好拆，要小心

反向組裝，驗證機器可用，前方則是IR Cut，準備來拍紅外雷射光了，YA

GF1已經是十年前機種，但其電子電路和機構都是那麼精巧，令人讚佩，下次有機會，或許再挑戰更高難度機型。
